Equipo y dispositivos para capilaroscopia
Elegir bien el equipo condiciona la calidad de todo el proceso: qué estructuras podrás ver, qué medidas serán comparables entre visitas y cuánta confianza tendrá tu informe. La videocapilaroscopia sigue siendo la referencia para documentación y seguimiento, pero no todos los contextos clínicos necesitan el mismo nivel de hardware ni el mismo presupuesto [1, 2, 3].
- La videocapilaroscopia sigue siendo el estándar de referencia cuando se necesita medir, archivar y seguir pacientes de forma longitudinal [1, 2, 6].
- La cifra comercial de aumentos, por sí sola, no sirve para elegir un equipo; importan más el campo de visión real, la nitidez y la calibración [1, 2, 5].
- Los microscopios USB y otras opciones de bajo coste pueden ser útiles en cribado o implantación progresiva, pero no deben asumirse equivalentes para todos los parámetros [3, 5].
- La dermatoscopia periungueal puede tener valor como filtro inicial en fenómeno de Raynaud, no como sustituto universal del estudio capilaroscópico estructurado [2, 4].
- El software, el archivo de imágenes y la trazabilidad importan tanto como la óptica si el objetivo es comparar estudios en el tiempo [2, 6, 7, 8, 9].
Ruta de aprendizaje
Si estás decidiendo con qué equipo empezar, aquí encontrarás qué aporta cada opción y en qué contexto tiene sentido usarla. Después te resultará más fácil revisar adquisición y calidad para decidir cómo capturar imágenes útiles con el hardware que tengas.
Panorama de dispositivos
La pregunta correcta no es cuál es el aparato "más avanzado", sino qué decisión clínica necesitas respaldar y con qué nivel de trazabilidad.
| Tipo de dispositivo | Uso razonable | Fortaleza principal | Límite principal |
|---|---|---|---|
| Videocapilaroscopio | Diagnóstico estructurado, seguimiento y docencia avanzada | Mejor integración entre óptica, calibración, archivo y medición [1, 2] | Mayor coste inicial y mayor exigencia de implantación |
| Estereomicroscopio | Docencia, laboratorios o entornos con equipamiento óptico previo | Buena disponibilidad en algunos centros | Menor ergonomía clínica y peor integración digital [2, 5] |
| Microscopio USB de bajo coste | Consulta con presupuesto limitado, proyectos piloto o aprendizaje inicial | Accesibilidad y portabilidad | Rendimiento desigual según el parámetro analizado [3, 5] |
| Dermatoscopio digital | Cribado rápido en Raynaud o consulta dermatológica | Muy disponible y fácil de usar [2, 4] | No es la mejor opción para cuantificación fina o seguimiento detallado [2, 4] |
| Smartphone con adaptador óptico | Teleorientación, formación básica o documentación muy preliminar | Coste muy bajo y máxima portabilidad | Alta heterogeneidad entre configuraciones y escasa estandarización [2] |
Las revisiones metodológicas recientes siguen colocando a la videocapilaroscopia como técnica de referencia porque no solo "ve mejor": facilita mediciones comparables, seguimiento longitudinal y aplicación de herramientas cuantitativas o semiautomatizadas [1, 2, 6]. Esto es especialmente relevante si el objetivo es diferenciar fenómeno de Raynaud primario de microangiopatía esclerodermiforme, documentar progresión o apoyar una decisión clínica.
Eso no significa que todo sistema más simple carezca de valor. Significa que debe usarse con objetivos más modestos y explícitos. En el estudio piloto que comparó videocapilaroscopia con microscopía USB de bajo coste, algunos rasgos simples, como la anchura capilar o la identificación de capilares bien definidos, se trasladaron razonablemente; en cambio, la densidad y parte del análisis morfológico rindieron peor con el sistema más económico [3].
La dermatoscopia periungueal se mueve en un terreno intermedio. El ensayo prospectivo multicéntrico VASCUL-R mostró que una dermatoscopia normal, definida por ausencia de cuatro hallazgos sencillos, predijo una videocapilaroscopia normal con valor predictivo positivo de 100%; sin embargo, su sensibilidad no fue suficiente para convertirla en sustituto del estudio completo [4]. Traducido a consulta: sirve bien como filtro rápido, no como regla única para cerrar el caso cuando hay alta sospecha clínica.

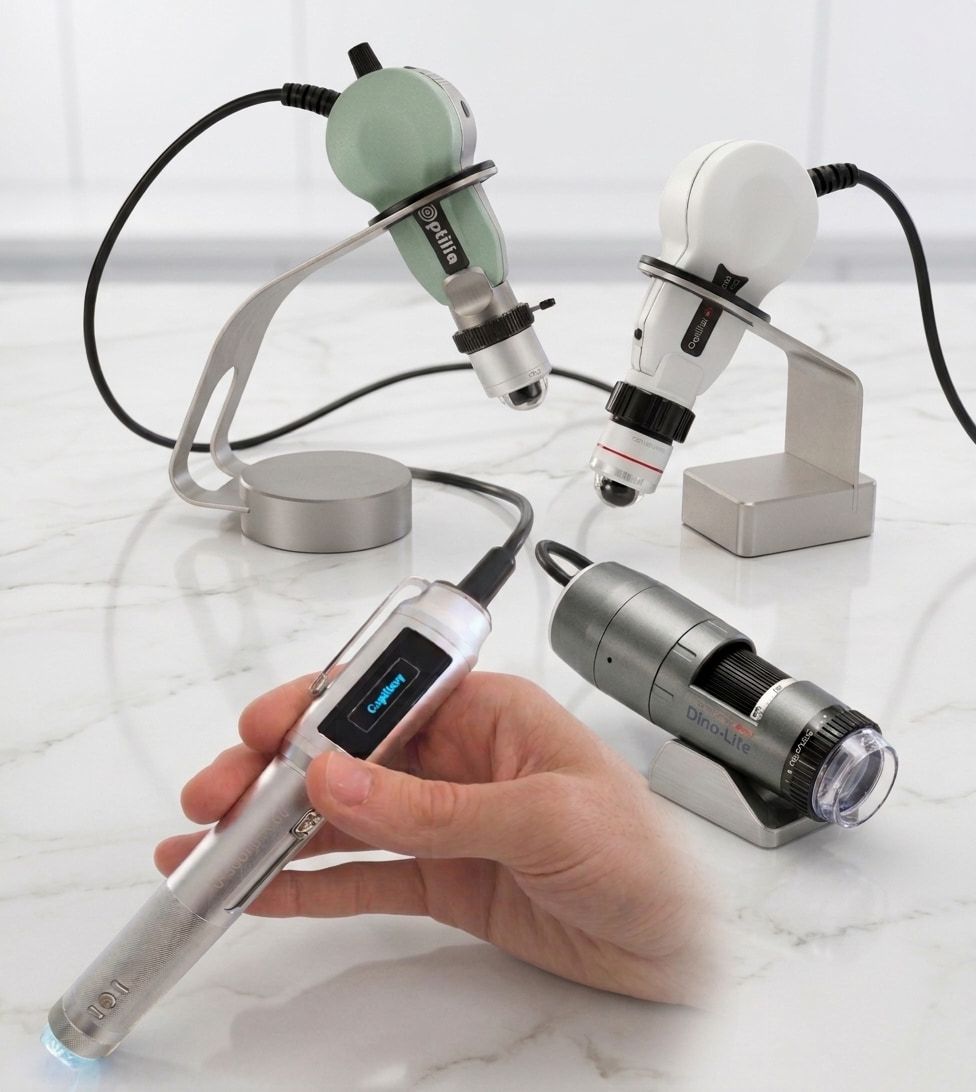

| Característica | Smart G-Scope | Dino-Lite Capillaryscope 200 Pro | Optilia Digital Capillaroscope | Inspectis Digital Capillaroscope |
|---|---|---|---|---|
| Luz | LED blanco con control de encendido/apagado | LED blanco | RingLight incorporado con 12 LEDs blancos ultrabrillantes y control de intensidad | Luz LED blanca pura integrada |
| Aumentos | 250x para capilaroscopia periungueal | ~50x y ~200x | 100x, 200x y 300x | 100x, 200x y 300x |
| Campo de visión a 200x | ~2.35 x 1.32 mm | ~1.85 x 1.45 mm | ~1.7 x 1.3 mm | ~1.8 x 1.35 mm |
| Resolución | 3.5 megapíxel | 1.3 megapíxel | 5 megapíxel | 5 megapíxel |
| Coste | 750-800 euros | 750-800 euros | >6.000 euros | >6.000 euros |
Criterios técnicos clave
Muchos errores de compra vienen de fijarse en un solo atributo. La práctica real exige valorar la combinación entre óptica, ergonomía y software.
Campo de visión antes que aumento nominal
En capilaroscopia clínica suele trabajarse en torno a 200 aumentos porque ese rango permite ver detalle suficiente sin sacrificar por completo la superficie analizada [1, 2, 5]. El problema es que dos fabricantes pueden anunciar aumentos "similares" y ofrecer campos de visión muy distintos. Para decidir, es más útil preguntar cuántos milímetros de lecho periungueal caben en una imagen realmente utilizable y si esa imagen se acompaña de una escala fiable [2, 5].
| Criterio | Qué conviene exigir | Por qué importa |
|---|---|---|
| Campo de visión útil | Suficiente para contar capilares por mm sin perder nitidez [1, 2] | Evita muestreo insuficiente y exceso de capturas |
| Calidad óptica real | Capilares nítidos, poco ruido y control razonable de reflejos [2, 5] | La resolución electrónica no corrige una mala óptica |
| Calibración | Escala estable o verificable para mediciones [2, 6] | Sin calibración, densidad y diámetros pierden comparabilidad |
| Ergonomía | Cabezal estable, agarre cómodo y apoyo que limite compresión | Reduce artefactos por presión y fatiga del operador |
| Software y archivo | Etiquetado por dedo, recuperación por fecha y exportación sencilla [2, 7, 8, 9] | Sin trazabilidad no hay seguimiento serio |
Luz, polarización y contacto
La iluminación y el control de reflejos influyen en la legibilidad de la imagen tanto como la cámara. La polarización puede ayudar, pero no debe comprarse como si fuera una garantía automática de calidad. Según la óptica, el fototipo y la cantidad de aceite o gel, también puede modificar el color de fondo o reducir el contraste útil de capilares finos [2, 5].
Algo parecido ocurre con el contacto del cabezal. Un aparato muy voluminoso o mal equilibrado obliga a hacer más presión y aumenta la probabilidad de colapsar capilares, sobre todo en manos frías o en lechos ungueales pequeños. Esta limitación rara vez aparece en la ficha comercial, pero sí aparece en la práctica diaria.

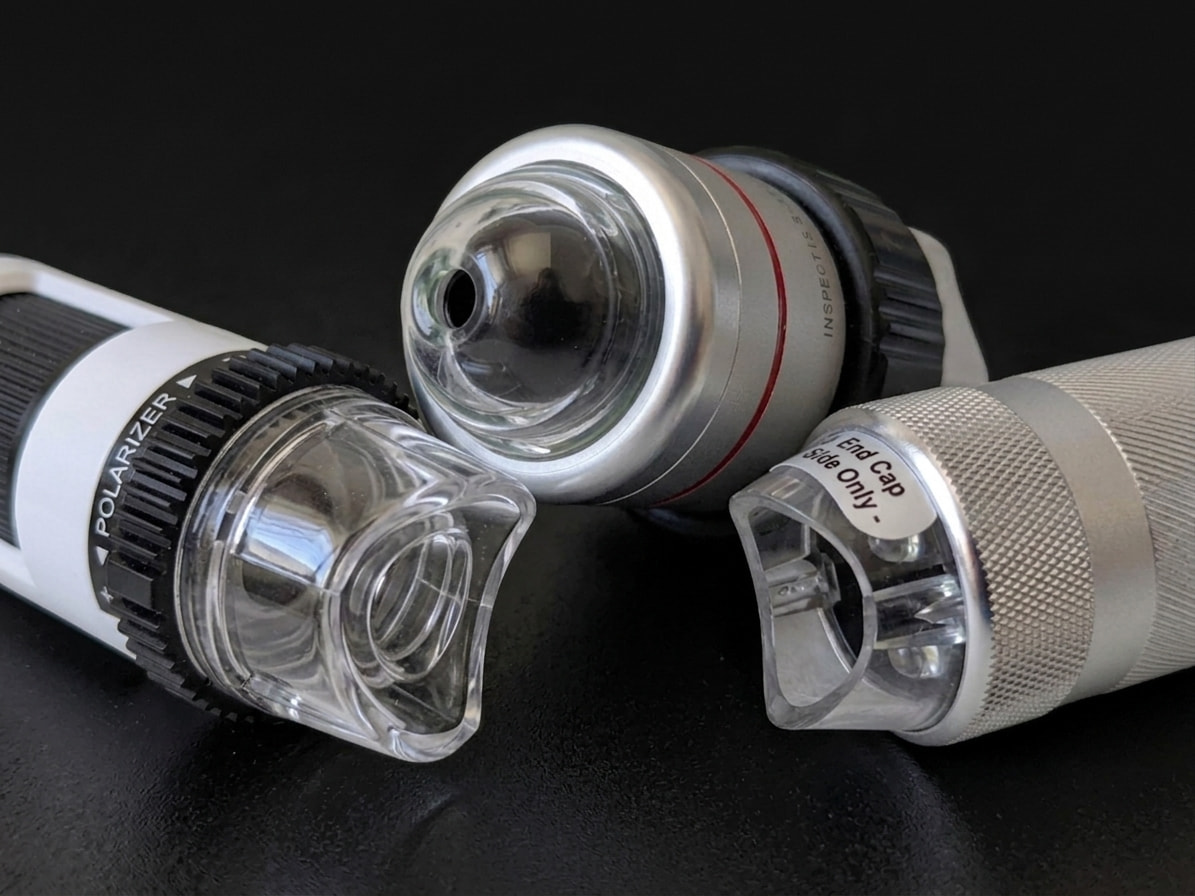

Los principales modelos presentan dos tipos de cabezales: cóncavos, que permiten mayor apoyo aunque pueden resultar más difíciles en cierta población joven o delgada y según el tamaño de los dedos, y convexos, que exigen algo más de aprendizaje pero se adaptan mejor a diferentes poblaciones, incluida la pediátrica, al necesitar menos superficie de apoyo.
El software no es un accesorio
El software decide si una imagen puede convertirse en dato clínico. Debe permitir nombrar dedos, guardar fecha y lateralidad, recuperar estudios previos, comprobar calibración y exportar archivos sin perder contexto [2, 6, 7, 8, 9]. El conjunto de dominios mínimos propuesto para informes capilaroscópicos en 2024 va precisamente en esa dirección: no basta con capturar la imagen; hay que registrar el proceso y el resultado de forma que otra persona pueda entenderlo y compararlo [7].
Esto tiene una consecuencia práctica muy clara. Si dos equipos generan imágenes aceptables pero uno no permite identificarlas, ordenarlas por dedo ni recuperarlas con rapidez, el segundo rendirá peor en la práctica longitudinal aunque la óptica sea parecida. En capilaroscopia, un archivo caótico termina degradando la calidad clínica igual que una mala lente.
Implantación según contexto clínico
La decisión más prudente no siempre es comprar lo máximo. A menudo es implantar un sistema coherente con el volumen de pacientes, la formación del equipo y las preguntas clínicas que realmente se van a responder.
Escenario 1: consulta monográfica de Raynaud o esclerosis sistémica
Aquí la videocapilaroscopia dedicada suele ser la opción más razonable. Se espera seguimiento longitudinal, valoración de progresión y necesidad de documentar densidad, dilataciones, hemorragias o patrones globales con una calidad homogénea [1, 2, 6]. En este escenario, ahorrar en software o calibración suele salir caro más adelante porque impide comparar estudios o enseñar casos complejos al resto del equipo.
Escenario 2: servicio con presupuesto limitado y baja carga de pacientes
Si la prioridad es discriminar qué pacientes con Raynaud necesitan derivación o estudio completo, puede tener sentido empezar con un sistema USB bien validado localmente o con dermatoscopia digital, siempre que el centro asuma de entrada sus límites [3, 4, 5]. En esta situación, la estrategia más prudente es utilizar el dispositivo sencillo como primer escalón y conservar un circuito claro de derivación para los casos dudosos o con hallazgos anómalos.
Escenario 3: docencia o implantación progresiva
Para aprender a localizar la fila distal, reconocer artefactos y acostumbrarse a la anatomía capilar, un sistema sencillo puede ser suficiente al inicio. Lo importante es no confundir esa fase de aprendizaje con una equivalencia diagnóstica plena. Un equipo básico sirve para enseñar orientación espacial, pero no necesariamente para construir una consulta de seguimiento compleja.
| Contexto | Solución razonable | Qué debes vigilar |
|---|---|---|
| Consulta especializada con seguimiento | Videocapilaroscopio dedicado | Es donde más compensa calibración, software y archivo [1, 2, 6, 7] |
| Consulta general con pocos casos | USB validado localmente o derivación a centro experto | La clave es reconocer el límite y no sobreinterpretar [3, 5] |
| Cribado inicial de Raynaud | Dermatoscopia digital | Útil para priorizar quién necesita estudio completo [4] |
| Docencia y entrenamiento inicial | Sistema sencillo con buen apoyo docente | Sirve para adquirir lenguaje visual, no para asumir equivalencia técnica plena |
Errores de compra y validación local
La implantación fracasa menos por una mala elección óptica aislada que por una mala definición del flujo clínico completo.
Errores de compra frecuentes
- Comprar por la cifra de aumento sin revisar campo de visión real.
- Ignorar si existe calibración verificable para medidas lineales [2, 6].
- No comprobar cómo se nombran y recuperan los estudios por dedo y por fecha [2, 7].
- Elegir un equipo que obliga a demasiada presión del cabezal o genera mucho brillo especular.
- Dar por hecho que todo dispositivo digital es automáticamente válido para seguimiento.
Qué validar antes de usarlo en clínica real
La validación local no necesita ser un ensayo formal, pero sí debe responder a varias preguntas sencillas. ¿Puedes obtener imágenes nítidas en manos con distintos fototipos? ¿El operador logra recorrer la fila distal sin comprimirla? ¿La escala es estable? ¿Las imágenes se pueden recuperar meses después? ¿Dos observadores entienden qué dedo y qué sector están viendo? Si alguna de esas respuestas es "no", el problema no es menor: afecta directamente a la utilidad clínica del estudio.
En centros que empiezan desde cero, una estrategia sensata es probar el equipo con una pequeña serie de voluntarios sanos y con algunos pacientes conocidos, documentando si la densidad y los hallazgos gruesos son legibles de forma consistente. Este paso no sustituye a la evidencia publicada, pero evita errores evitables de implantación local.
Checklist para comprar o implantar equipo
- Definir si el uso será cribado, diagnóstico estructurado o seguimiento longitudinal.
- Exigir demostración del campo de visión real y no solo del aumento nominal [1, 2].
- Comprobar calibración y exportación de imágenes antes de cerrar la compra [2, 6].
- Solicitar ejemplos de estudios completos, no solo fotos seleccionadas por el fabricante.
- Verificar que el software permite etiquetar dedos y comparar visitas [2, 7, 8, 9].
- Planificar formación mínima del operador y circuito de derivación para casos dudosos.
Casos cortos
Los ejemplos concretos ayudan a ver por qué la elección del equipo modifica el rendimiento clínico.
Caso 1: Raynaud en consulta monográfica
Mujer de 29 años con Raynaud bifásico, ANA positivos y edema de dedos. Si el plan es compararla en visitas sucesivas y documentar densidad, hemorragias y capilares gigantes, un sistema dedicado con archivo estructurado es claramente preferible. En este escenario, un dispositivo simple puede orientar, pero se queda corto para seguimiento serio.
Caso 2: primera criba en consulta general
Varón de 24 años con acrocianosis leve, sin autoanticuerpos ni otros signos sistémicos. Aquí un sistema sencillo o dermatoscopia digital puede tener valor como filtro inicial. Si la imagen es claramente normal y la sospecha clínica es baja, quizá no haga falta dar el salto inmediato a una videocapilaroscopia completa; si aparecen dilataciones, hemorragias repetidas o dudas técnicas, la derivación sí estaría justificada [4].
Caso 3: error de implantación
Un servicio compra un dispositivo con gran aumento anunciado, pero sin software de archivo por dedo. A los seis meses dispone de imágenes nítidas pero no puede asegurar cuáles corresponden al cuarto dedo derecho ni compararlas de forma fiable con estudios previos. El problema no es secundario: ese equipo puede producir imágenes bonitas y, aun así, rendir mal para seguimiento clínico.
FAQ
¿El mejor dispositivo es siempre el de mayor aumento?
No. Lo importante es el equilibrio entre detalle útil, campo de visión, control de reflejos y capacidad de archivo [1, 2, 5].
¿Puedo empezar con un microscopio USB barato?
Sí, en contextos seleccionados. Lo prudente es usarlo para objetivos acotados y validar localmente qué parámetros son legibles de forma consistente [3, 5].
¿La dermatoscopia sirve para Raynaud?
Puede ser una buena herramienta de cribado inicial, pero no sustituye la capilaroscopia estándar cuando la sospecha clínica es alta o se necesita cuantificación [4].
¿La polarización es imprescindible?
No. Puede ayudar a controlar reflejos, pero su utilidad depende del sistema óptico y del paciente concreto [2, 5].
¿Qué debe hacer el software como mínimo?
Guardar imágenes por dedo, conservar trazabilidad temporal, permitir exportación y facilitar comparación longitudinal [2, 6, 7, 8, 9].
¿Tiene sentido comprar un equipo muy completo si veo pocos pacientes?
Solo si el centro va a concentrar casos y a seguirlos de forma estructurada. Si no, puede ser más sensato usar un escalón simple y derivar los casos complejos.
Glosario
- Campo de visión
- Superficie del lecho periungueal visible en una imagen útil. En clínica suele ser más importante que la cifra comercial de aumento.
- Calibración
- Relación conocida entre píxeles y distancia real, imprescindible para medir densidad o diámetros de forma comparable.
- Trazabilidad
- Capacidad de identificar, almacenar y recuperar imágenes por mano, dedo y fecha para seguimiento clínico.
- Cribado
- Uso de un sistema simple para decidir qué pacientes necesitan una evaluación capilaroscópica más completa.
- Validación local
- Comprobación práctica de que un equipo y un flujo de trabajo funcionan en el entorno real donde se van a usar.
Referencias
- Smith V, Ickinger C, Hysa E, Snow M, Frech T, Sulli A, et al. Nailfold capillaroscopy. Best Pract Res Clin Rheumatol. 2023;37(1):101849. doi: 10.1016/j.berh.2023.101849. PMID: 37419757.
- Smith V, Herrick AL, Ingegnoli F, Damjanov N, De Angelis R, Denton CP, et al. Standardisation of nailfold capillaroscopy for the assessment of patients with Raynaud's phenomenon and systemic sclerosis. Autoimmun Rev. 2020;19(3):102458. doi: 10.1016/j.autrev.2020.102458. PMID: 31927087.
- Berks M, Dinsdale G, Marjanovic E, Murray A, Taylor C, Herrick AL. Comparison between low cost USB nailfold capillaroscopy and videocapillaroscopy: a pilot study. Rheumatology (Oxford). 2021;60(8):3862-3867. doi: 10.1093/rheumatology/keaa723. PMID: 33232464.
- Monfort JB, Klejtman T, Lazareth I, Kottler D, Blaise S, Imbert B, et al. Nailfold dermoscopy predicts the absence of a capillaroscopy sclerodermic pattern: The multicentre, prospective VASCUL-R trial. J Eur Acad Dermatol Venereol. 2024;38(10):1982-1987. doi: 10.1111/jdv.19803. PMID: 38251814.
- Karbalaie A, Emrani Z, Fatemi A, Etehadtavakol M, Erlandsson BE. Practical issues in assessing nailfold capillaroscopic images: a summary. Clin Rheumatol. 2019;38(9):2343-2354. doi: 10.1007/s10067-019-04644-9. PMID: 31278512.
- Herrick AL, Berks M, Taylor CJ. Quantitative nailfold capillaroscopy-update and possible next steps. Rheumatology (Oxford). 2021;60(5):2054-2065. doi: 10.1093/rheumatology/keab006. PMID: 33493310.
- El Miedany Y, Ismail S, Wadie M, Müller-Ladner U, Giacomelli R, Liakouli V, et al. Development of a core domain set for nailfold capillaroscopy reporting. Reumatol Clin (Engl Ed). 2024;20(7):345-352. doi: 10.1016/j.reumae.2024.07.003. PMID: 39160005.
- El Miedany Y, Ismail S, Wadie M, Hassan M. Nailfold capillaroscopy: tips and challenges. Clin Rheumatol. 2022;41(12):3629-3640. doi: 10.1007/s10067-022-06354-1. PMID: 36040673.
- Gracia Tello B, Ramos Ibañez E, Fanlo Mateo P, Sáez Cómet L, Martínez Robles E, Ríos Blanco JJ, et al. The challenge of comprehensive nailfold videocapillaroscopy practice: a further contribution. Clin Exp Rheumatol. 2022;40(10):1926-1932. doi: 10.55563/clinexprheumatol/6usce8. PMID: 34936544.
